همه‌چیز درباره بیل‌های مکانیکی هیتاچی

همچنین بخوانید: تشخیص زودهنگام خرابی پمپ گازوئیل: کلید کاهش هزینه‌ تعمیر

مشخصات فنی بیل‌های مکانیکی هیتاچی

بیل‌های مکانیکی هیتاچی به دلیل بهره‌مندی از مشخصات فنی پیشرفته و تنوع در مدل‌ها، جایگاه ویژه‌ای در صنعت ماشین‌آلات سنگین دارند. این ماشین‌آلات برای کاربردهای متنوعی از جمله پروژه‌های ساختمانی، معدنی، تخریب و جابجایی مواد طراحی شده‌اند. مشخصات فنی این بیل‌ها شامل وزن، توان موتور، ظرفیت بالت، نیروی حفاری، عمق حفاری و ویژگی‌های نوآورانه مانند سیستم‌های هیبریدی و فناوری اطلاعات و ارتباطات (ICT) است. این گزارش به بررسی جامع مشخصات فنی بیل‌های مکانیکی هیتاچی می‌پردازد و اطلاعات کاربردی برای مدیران کسب‌وکار، صاحبان شرکت‌های ساختمانی و کارآفرینان ارائه می‌دهد.



در ادامه، لیستی از مشخصات فنی بیل‌های مکانیکی هیتاچی بر اساس دسته‌بندی‌های مختلف ارائه میدهیم.

بیل‌های لاست‌چکش متوسط:

• ZX70-5G:
  • وزن: ۶.۹۵ تن
  • توان موتور: ۴۲.۴ کیلووات / ۵۶.۹ اسب بخار
  • ظرفیت بالت: ۰.۱۳ – ۰.۳۳ متر مکعب
  • ویژگی‌ها: گشتاور بالا برای شرایط سخت
• ZX85US-5A:
  • وزن: ۸.۹۳ تن
  • ظرفیت بالت: ۰.۱۳ – ۰.۳۳ متر مکعب
  • ویژگی‌ها: سیستم کنترل ECO، سازگار با محیط زیست
• ZX400LCH-5G:
  • وزن: ۳۸.۳ تن
  • توان موتور: ۱۸۴ کیلووات / ۲۴۶ اسب بخار
  • ظرفیت بالت: ۱.۹۰ متر مکعب
  • نیروی حفاری: ۲۴۶ کیلونیوتن
  • ویژگی‌ها: موتور Isuzu AA-6HK1X

بیل‌های لاست‌چکش بزرگ:

• ZX490LCH-6:
  • وزن: ۴۸-۸۷ تن
  • ویژگی‌ها: بوم تقویت‌شده، کابین مقاوم در برابر آب‌وهوا
• ZX530LCH-6:
  • ویژگی‌ها: نیروی کشش ۳۰ درصد بیشتر از ZX490LCH-6
• ZX870LCH-5G:
  • وزن: ۷۰ تن
  • ظرفیت بالت: ۴.۳۰ متر مکعب
  • ویژگی‌ها: قدرت چرخش ۹ درصد بهبود یافته نسبت به ZX670LCH-5B
• ZX890LCH-6:
  • وزن: ۸۴.۸ تن
  • ظرفیت بالت: ۳.۵ متر مکعب
  • عمق حفاری: ۸.۸۷ متر
  • حداکثر دسترسی افقی: ۱۳.۸۲ متر
  • ویژگی‌ها: اجزای تقویت‌شده برای محیط‌های سخت

بیل‌های لاست‌چکش فوق بزرگ:

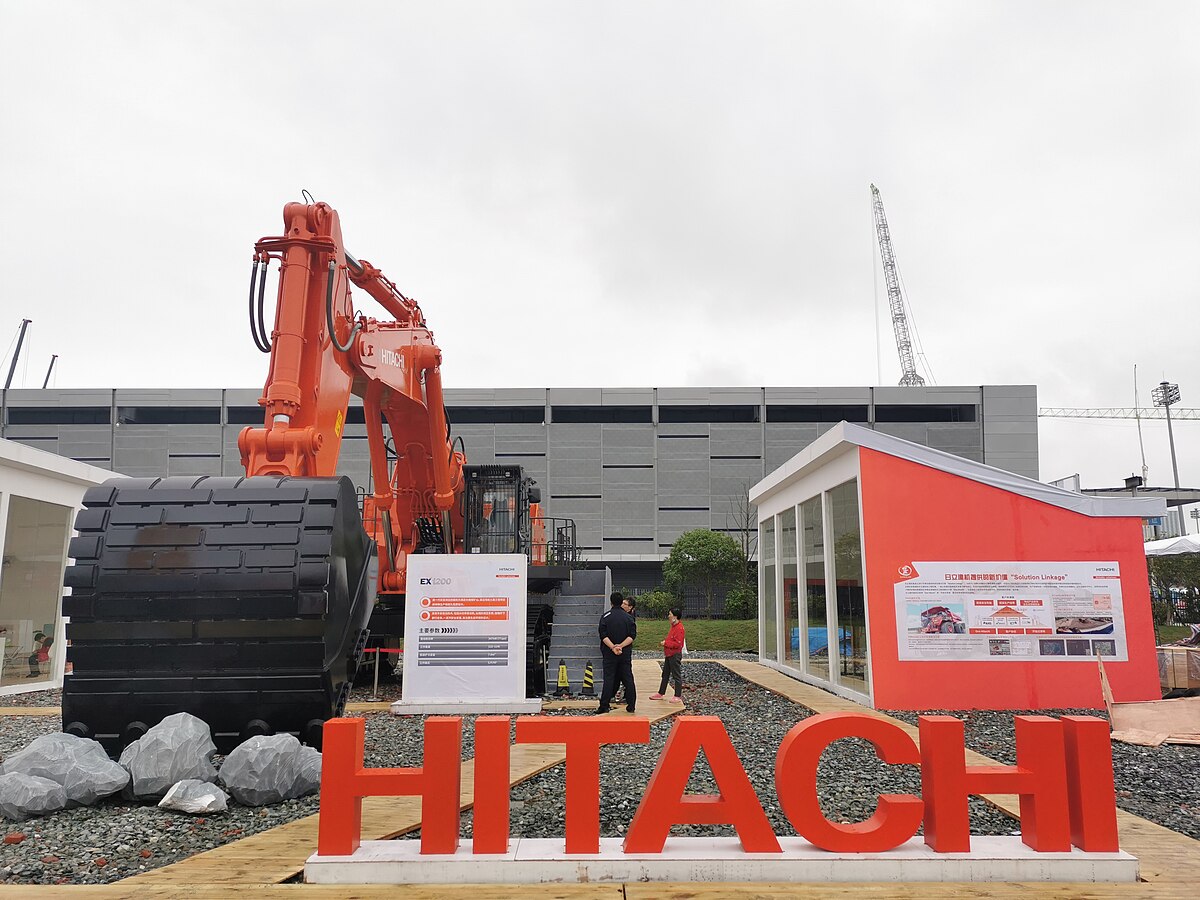

• EX1200-6:
  • وزن: ۱۰۰-۸۰۰ تن
  • ظرفیت بالت: ۵.۲۰ – ۴۳.۰ متر مکعب
  • ویژگی‌ها: سیستم خودکار سطح‌سازی حفاری، هزینه کم به ازای هر تن
• EX5600-6:
  • وزن: ۵۳۷ تن
  • ویژگی‌ها: هفتمین بیل بزرگ جهان، معرفی شده در سال ۲۰۱۲
• EX8000-6:
  • وزن: ۸۱۱ تن
  • ویژگی‌ها: دومین بیل معدنی بزرگ جهان، معرفی شده در سال ۲۰۱۲

بیل‌های هیبریدی:

• ZH200-6:
  • ویژگی‌ها: کاهش ۲۰ درصدی هزینه سوخت نسبت به ZX200-6، بازیابی ۳۸ درصدی انرژی
• ZH210LC-5:
  • ویژگی‌ها: کارایی ۳ روزه با همان مخزن سوخت ZX210LC-3، کاهش ۳۱ درصدی انتشار CO2

بیل‌های هیدرولیکی ICT:

• ZX200X-5B:
  • ویژگی‌ها: کنترل نیمه‌اتوماتیک، داده‌های سه‌بعدی با ماهواره و سنسورها، معرفی شده در سال ۲۰۱۷
• ZX210X-6:
  • ویژگی‌ها: کارایی ۳۰-۵۰ درصد بهتر نسبت به ZX210-6، حفظ زاویه بالت، جلوگیری از برش بیش از حد

بیل‌های مینی:

• ZX10U-2:
  • توان موتور: ۹.۵ کیلووات / ۱۲.۸ اسب بخار
  • ویژگی‌ها: شاسی قابل جمع‌شدن (۷۸۰-۱۰۰۰ میلی‌متر)، موتور Yanmar 3TNV70، مخزن سوخت ۱۶ لیتر
• ZX17U-5:
  • وزن: ۱.۷۶ تن
• ZX19U-5:
  • وزن: ۱.۸۸ تن
  • ویژگی‌ها: کابین مربع‌شکل جدید، تیغه فولادی با دوام بالا
• ZX33U-5A:
  • ظرفیت بالت: ۰.۰۸ متر مکعب
• ZX38U-5A:
  • ظرفیت بالت: ۰.۱۰ متر مکعب
• ZX65USB-5:
  • وزن: ۶.۲۹ تن
  • توان موتور: ۳۴.۱ کیلووات / ۴۶.۴ اسب بخار
  • ظرفیت بالت: ۰.۲۲ متر مکعب
  • نیروی حفاری: ۴۱.۱ کیلونیوتن
  • ویژگی‌ها: موتور Yanmar 4TNV94L-ZWHB، سیستم صرفه‌جویی انرژی

بیل‌های چرخ‌دار:

• ZX140W-3F:
  • وزن: ۱۴-۲۰ تن
  • توان موتور: ۹۰.۲ کیلووات / ۱۲۱ اسب بخار
  • ویژگی‌ها: موتور دیزلی DOHC ۴ سوپاپ، مصرف سوخت پایین
• ZX145W-6:
  • ویژگی‌ها: شعاع چرخش کوتاه ۱.۸۵ متر، مناسب برای مناطق شهری
• ZX170W-3F:
  • ویژگی‌ها: سرعت حرکت ۳۵ کیلومتر بر ساعت، شتاب ۸ درصد بیشتر، مصرف سوخت ۲۶ درصد کمتر
• ZX190W-3F:
  • وزن: ۱۹ تن
  • توان موتور: ۱۲۲ کیلووات / ۱۶۴ اسب بخار
  • ظرفیت بالت: ۰.۵۱ – ۱.۲۰ متر مکعب
  • نیروی حفاری: ۱۱۶ کیلونیوتن
  • عمق حفاری: ۵۳۹۰ – ۶۳۳۰ میلی‌متر
  • ویژگی‌ها: موتور Isuzu AI-4HK1X، کابین CRES II
• ZX210W-3F:
  • ویژگی‌ها: نمایشگرهای LCD، دوربین دید عقب، سیستم جلوگیری از دزدی، کابین ارگونومیک
• ZX220W-5B:
  • وزن: ۲۴ تن
  • توان موتور: ۱۲۲ کیلووات / ۱۶۴ اسب بخار
  • ظرفیت بالت: ۰.۵۱ – ۱.۲۰ متر مکعب
  • نیروی حفاری: ۱۵۸ کیلونیوتن
  • ویژگی‌ها: حفاری ۸۰۰ متر مکعب در روز، طراحی کم‌صدا

اهمیت ایمنی در بیل‌های مکانیکی

در محیط‌های کاری که ماشین‌آلات سنگین مانند بیل‌های مکانیکی فعالیت می‌کنند، ایمنی از اولویت‌های اصلی است. حوادث ناشی از واژگونی، برخورد با اشیاء یا خطاهای اپراتوری می‌توانند خسارات جانی و مالی قابل‌توجهی به همراه داشته باشند. هیتاچی با درک این موضوع، ویژگی‌های ایمنی متعددی را در طراحی بیل‌های مکانیکی خود گنجانده است که با استانداردهای بین‌المللی مانند ISO و OSHA هم‌خوانی دارند. این ویژگی‌ها به کاهش ریسک‌های عملیاتی و افزایش اعتماد کارفرمایان به تجهیزات کمک می‌کنند.

لیست جامع ویژگی‌های ایمنی

• TOPS (ساختار محافظتی در برابر واژگونی)
  • از اپراتور در برابر آسیب‌های ناشی از واژگونی ماشین محافظت می‌کند. این ویژگی به‌ویژه در مدل‌های مینی مانند ZX10U-2 و ZX17U-5 یافت می‌شود.
• FOPS (ساختار محافظتی در برابر اشیاء افتاده)
  • کابین را در برابر سقوط اشیاء سنگین ایمن می‌کند، مناسب برای محیط‌های معدنی و تخریب.
• کابین CRES (ساختار گوشه‌ای تقویت‌شده)
  • کابین‌های مقاوم در برابر ضربات، مانند مدل ZX170W-3F.
• کابین ROPS/FOPS
  • محافظت در برابر واژگونی و اشیاء افتاده، رایج در مدل‌های بزرگ‌تر مانند سری ZW.
• کنترل نیمه‌اتوماتیک
  • جلوگیری از حفاری بیش از حد، به‌کاررفته در مدل‌های ICT مانند ZX210X-6.
• سیستم حفاظت از برش بیش از حد
  • کنترل دقیق عملیات حفاری برای جلوگیری از خرابی تجهیزات.
• نمایشگرهای LCD
  • ارائه اطلاعات عملیاتی و هشدارها، موجود در مدل‌هایی مانند ZX210W-3F.
• دوربین دید عقب
  • افزایش دید اپراتور برای جلوگیری از تصادفات، به‌ویژه در مدل‌های بزرگ‌تر (Boom and Bucket).
• سیستم جلوگیری از دزدی
  • قفل‌های الکترونیکی برای جلوگیری از استفاده غیرمجاز، موجود در مدل‌های پیشرفته.
• دید پانوراما 360 درجه
  • امکان مشاهده کامل اطراف ماشین، به‌ویژه در مدل‌های چرخ‌دار مانند سری ZW (LECTURA Specs).
• پنل کنترل جدید
  • طراحی ارگونومیک برای کاهش خطاهای اپراتوری، مانند مدل HX64B-2.
• هشدارهای عقب‌نشینی
  • صداها و چراغ‌های هشدار برای اطلاع‌رسانی به کارگران هنگام حرکت معکوس.
• دکمه‌های توقف اضطراری
  • امکان خاموش کردن سریع ماشین در شرایط بحرانی (Boom and Bucket).
• کمربند ایمنی
  • محافظت از اپراتور در برابر تکان‌های شدید، توصیه به تعویض هر سه سال (HitachiCM Europe).
• دستگیره‌ها و پله‌های ورود
  • تسهیل ورود و خروج ایمن، با توصیه به بررسی منظم (HitachiCM Europe).
• مواد ضد لغزش
  • استفاده در پله‌ها و دستگیره‌ها برای جلوگیری از لغزش اپراتور.
• سیستم خاموش‌کننده آتش خودکار
  • خاموش کردن آتش در محفظه موتور برای جلوگیری از گسترش حریق.
• خاموش شدن خودکار موتور
  • توقف موتور در صورت خارج شدن از پارامترهای ایمن.
• قفل‌های هیدرولیک
  • جلوگیری از حرکت ناخواسته اجزای هیدرولیک (Boom and Bucket).
• چراغ‌ها و سایرن‌های هشدار
  • اطلاع‌رسانی به اپراتور و کارگران در مورد خطرات احتمالی.

گزینه‌های سفارشی‌سازی بیل‌های مکانیکی هیتاچی

بیل‌های مکانیکی هیتاچی با امکانات سفارشی‌سازی گسترده، از اتصالات متنوع تا فناوری‌های پیشرفته، به کاربران امکان می‌دهند تا ماشین‌آلات را برای کاربردهای خاص بهینه کنند. مشتریان می‌توانند از طریق ابزار کانفیگوراتور هیتاچی (کانفیگوراتور هیتاچی) ویژگی‌هایی مانند کاسه‌های تخصصی، چکش‌های هیدرولیک، و گراب‌ها را انتخاب کنند. برای پروژه‌های خاص، مدل‌های ویژه مانند بیل‌های تخریب با بوم‌های دو یا سه‌تکه (قابلیت دسترسی تا 40 متر) یا بیل‌های جابجایی مواد با کابین‌های مرتفع و وزنه‌های تعادل سنگین ارائه می‌شوند (کاربردهای ویژه). همچنین، فناوری‌های گرید 2D و 3D، مانند سیستم Solution Linkage 3D، دقت حفاری را افزایش می‌دهند و برای پروژه‌های پیچیده ساختمانی ایده‌آل هستند (فناوری گرید). این گزینه‌ها به همراه کابین‌های ارگونومیک و سیستم‌های تله‌ماتیک، هیتاچی را به انتخابی انعطاف‌پذیر برای پروژه‌های متنوع تبدیل کرده‌اند.

لیست جامع گزینه‌های سفارشی‌سازی

• اتصالات (Attachments):

  • کاسه‌های عمومی برای حفاری استاندارد

  • کاسه‌های صاف‌کننده برای تسطیح زمین

  • کاسه‌های سنگین برای خاک‌های سخت

  • چکش‌های هیدرولیک برای تخریب بتن و سنگ

  • گراب‌ها برای جابجایی مواد مانند چوب یا ضایعات

  • اوگرها برای حفاری سوراخ‌های عمیق

  • گریپ‌ها برای لوله‌کشی و جابجایی اشیاء استوانه‌ای

• کابین‌های سفارشی:

  • کابین‌های استاندارد با ساختار ROPS/FOPS برای ایمنی

  • کابین‌های مرتفع برای جابجایی مواد با دید بهتر (کاربردهای ویژه)

  • کابین‌های ارگونومیک با صندلی‌های تعلیق‌دار برای کاهش خستگی

  • کابین‌های مجهز به سیستم‌های تهویه مطبوع و گرمایش

  • کابین‌های با نمایشگرهای LCD برای نظارت بر عملکرد

• سیستم‌های کنترلی پیشرفته:

  • سیستم گرید 2D برای کنترل شیب و سطح (فناوری گرید)

  • سیستم گرید 3D برای موقعیت‌یابی دقیق سه‌بعدی

  • سیستم Solution Linkage 3D برای اتوماسیون پیشرفته

  • کنترل‌های نیمه‌اتوماتیک برای جلوگیری از حفاری بیش از حد

  • سیستم‌های ICT برای مدیریت هوشمند پروژه (مانند مدل ZX210X-6)

• فناوری‌های تله‌ماتیک:

  • نظارت بر سلامت ماشین از راه دور

  • گزارش‌گیری مصرف سوخت و زمان کار

  • موقعیت‌یابی GPS برای مدیریت ناوگان

  • هشدارهای نگهداری پیش‌بینانه

• سیستم‌های قدرت و هیدرولیک:

  • موتورهای با توان‌های مختلف (مانند Isuzu یا Yanmar)

  • سیستم‌های هیبریدی برای کاهش مصرف سوخت (مانند ZH200-6)

  • سیستم‌های هیدرولیک تقویت‌شده برای نیروی حفاری بیشتر

  • تنظیم سرعت هیدرولیک برای کاربردهای خاص

• ویژگی‌های ایمنی:

  • دوربین‌های دید عقب و دید 360 درجه

  • سیستم‌های هشدار صوتی و بصری برای موانع

  • قفل‌های هیدرولیک برای جلوگیری از حرکت ناخواسته

  • سیستم‌های خاموش‌کننده آتش خودکار

  • ساختارهای محافظتی TOPS و FOPS

• گزینه‌های ظاهری:

  • رنگ‌آمیزی سفارشی برای برندینگ یا شناسایی

  • نصب لوگوها یا علائم خاص بر روی بدنه

  • پوشش‌های محافظتی برای شرایط آب‌وهوایی سخت

• تجهیزات برای کاربردهای ویژه:

  • بوم‌های تلسکوپی برای حفاری عمیق تا 30 متر (کاربردهای ویژه)

  • بوم‌های دو یا سه‌تکه برای تخریب (دسترسی تا 40 متر)

  • وزنه‌های تعادل سنگین برای جابجایی مواد

  • شاسی‌های چرخ‌دار برای تحرک بیشتر (مانند ZX140W-3F)

  • بیل‌های بلندرس برای پروژه‌های خاص مانند لایروبی

• گزینه‌های راحتی:

  • سیستم‌های صوتی پیشرفته در کابین

  • تنظیمات نورپردازی خارجی برای کار در شب

  • سیستم‌های کاهش نویز برای محیط‌های شهری

• بسته‌های نگهداری و خدمات:

  • قراردادهای خدمات پس از فروش سفارشی

  • بسته‌های قطعات یدکی برای تعمیرات سریع

  • برنامه‌های آموزشی برای اپراتورها

همچنین بخوانید: نقاط کور؛ عامل حوادث در پروژه‌های عمرانی

نگهداری و خدمات پس از فروش بیل‌های مکانیکی هیتاچی

بیل‌های مکانیکی هیتاچی از طریق شبکه گسترده نمایندگی‌های مجاز و خدمات پس از فروش حرفه‌ای، پشتیبانی جامعی برای مشتریان فراهم می‌کنند. این خدمات شامل تأمین قطعات اصلی با ضمانت کیفیت، مانند فیلترها و اجزای هیدرولیک (قطعات اصلی هیتاچی)، و قراردادهای نگهداری سفارشی برای مدل‌های مختلف، از ZX200LC-3 تا EX1200-6، است. هیتاچی با استفاده از سیستم‌های تله‌ماتیک مانند Global e-Service، امکان نظارت بر سلامت ماشین، مصرف سوخت، و نیازهای نگهداری را از راه دور فراهم می‌کند (Global e-Service). برنامه‌های نگهداری پیشگیرانه، شامل بازرسی‌های دوره‌ای و تعویض قطعات فرسوده، به شناسایی زودهنگام مشکلات و کاهش زمان توقف کمک می‌کنند. همچنین، آموزش تکنسین‌ها و پشتیبانی فنی 24/7 از طریق نمایندگی‌های محلی، مانند نمایندگی هیتاچی، عملکرد پایدار تجهیزات را تضمین می‌کند.

لیست جامع نگهداری و خدمات پس از فروش

• تأمین قطعات اصلی:

  • فیلترهای روغن، سوخت، و هوا با استانداردهای هیتاچی

  • قطعات هیدرولیک، مانند پمپ‌ها و سیلندرها

  • اجزای موتور، مانند تسمه‌ها و شمع‌ها

  • اتصالات تخصصی، مانند کاسه‌ها و چکش‌های هیدرولیک (قطعات اصلی)

• قراردادهای نگهداری:

  • قراردادهای نگهداری پیشگیرانه برای بازرسی‌های دوره‌ای

  • قراردادهای خدمات کامل شامل تعمیرات و تعویض قطعات

  • برنامه‌های نگهداری سفارشی برای مدل‌های خاص، مانند ZX210K-5G (تخریب)

• برنامه‌های نگهداری پیشگیرانه:

  • بررسی روزانه سطح روغن، مایع خنک‌کننده، و سیستم هیدرولیک

  • بازرسی هفتگی پله‌ها، دستگیره‌ها، و مواد ضد لغزش

  • تعویض دوره‌ای فیلترها و قطعات فرسوده (راهنمای ایمنی)

• سیستم‌های تله‌ماتیک:

  • Global e-Service برای نظارت بر سلامت ماشین از راه دور

  • گزارش‌گیری مصرف سوخت و ساعات کاری

  • هشدارهای نگهداری پیش‌بینانه برای جلوگیری از خرابی

  • موقعیت‌یابی GPS برای مدیریت ناوگان (Global e-Service)

• خدمات تعمیر در محل:

  • اعزام تکنسین‌های مجاز به محل پروژه

  • تعمیرات اضطراری برای کاهش زمان توقف

  • بازسازی اجزای اصلی، مانند سیستم هیدرولیک یا موتور

• پشتیبانی فنی 24/7:

  • خطوط تماس اضطراری برای پشتیبانی فوری

  • مشاوره فنی از طریق نمایندگی‌های محلی

  • دسترسی به مستندات فنی و راهنماهای تعمیر

• آموزش تکنسین‌ها:

  • دوره‌های آموزشی برای تکنسین‌های نمایندگی

  • آموزش‌های تخصصی برای تعمیر مدل‌های پیشرفته، مانند ZX210X-6 (ICT)

  • گواهینامه‌های هیتاچی برای تکنسین‌های مجاز

• خدمات بازسازی و نوسازی:

  • بازسازی کامل بیل‌های قدیمی برای افزایش عمر مفید

  • به‌روزرسانی سیستم‌های هیدرولیک و کنترلی

  • جایگزینی کابین‌های قدیمی با مدل‌های ارگونومیک

• برنامه‌های گارانتی:

  • گارانتی استاندارد برای قطعات و خدمات FFmpeg

  • گارانتی گسترده برای تعمیرات و تعویض قطعات

  • گارانتی محدود برای نقص‌های تولیدی

• خدمات اجاره و تأمین مالی:

  • اجاره قطعات یدکی برای تعمیرات موقت

  • گزینه‌های تأمین مالی برای خرید قطعات گران‌قیمت

  • پشتیبانی لجستیکی برای تحویل سریع قطعات

• مدیریت ضایعات:

  • بازیافت قطعات فرسوده مطابق با استانداردهای زیست‌محیطی

  • برنامه‌های دفع ایمن مایعات هیدرولیک و روغن

  • مشاوره برای کاهش ضایعات در محل پروژه

• پشتیبانی نرم‌افزاری:

  • به‌روزرسانی نرم‌افزارهای کنترلی و تله‌ماتیک

  • نصب آپدیت‌های سیستم گرید 2D و 3D

  • پشتیبانی برای ادغام با سیستم‌های مدیریت پروژه

• خدمات مشاوره‌ای:

  • مشاوره برای انتخاب برنامه نگهداری مناسب

  • تحلیل هزینه‌های نگهداری در برابر خرید تجهیزات جدید

  • توصیه‌هایی برای بهینه‌سازی مصرف سوخت
