کد خطاهای مانیتور بیل مکانیکی کوماتسو

نحوه نمایش و خواندن کدهای خطا در بیل‌های مکانیکی کوماتسو فرآیندی است که از طریق سیستم مانیتورینگ پیشرفته دستگاه انجام می‌شود و به اپراتورها و تکنسین‌ها امکان می‌دهد تا مشکلات عملکردی را به‌سرعت شناسایی کنند. این کدها معمولاً به‌صورت ترکیبی از حروف و اعداد (مانند E02 یا CA111) روی نمایشگر دیجیتال کابین ظاهر می‌شوند و هر کد به یک مشکل خاص در بخش‌هایی مانند موتور، سیستم هیدرولیک، یا اجزای الکتریکی اشاره دارد. برای خواندن این کدها، اپراتور ابتدا باید نمایشگر را بررسی کرده و کد نمایش‌داده‌شده را یادداشت کند. سپس، با مراجعه به دفترچه راهنمای دستگاه یا سیستم KOMTRAX، می‌توان توضیح دقیق کد، شدت مشکل، و اقدامات پیشنهادی را یافت. این فرآیند نه‌تنها به تشخیص سریع عیوب کمک می‌کند، بلکه برای مدیران پروژه و شرکت‌های عمرانی، ابزاری کارآمد برای کاهش زمان توقف و بهینه‌سازی عملیات فراهم می‌آورد.

روش نمایش و خواندن کدهای خطا

• نمایشگر دیجیتال کابین: کدهای خطا روی صفحه نمایشگر نصب‌شده در کابین اپراتور به‌صورت خودکار ظاهر می‌شوند.
• ساختار کدهای خطا: کدها معمولاً شامل حروف (مانند CA، DX، DW) و اعداد (مانند 111، 559) هستند که بخش معیوب و نوع مشکل را مشخص می‌کنند.
• هشدارهای بصری و صوتی: برخی کدها با زنگ هشدار یا چراغ‌های چشمک‌زن همراه هستند تا توجه اپراتور را جلب کنند.
• دفترچه راهنمای دستگاه: این دفترچه لیستی از کدهای خطا، معانی آن‌ها، و راه‌حل‌های پیشنهادی را ارائه می‌دهد.
• سیستم KOMTRAX: این فناوری امکان دسترسی به توضیحات کدها و گزارش‌های خطا را از راه دور فراهم می‌کند.
• دسته‌بندی بر اساس شدت: کدهای خطا به دو نوع بحرانی (نیاز به توقف فوری) و غیربحرانی (قابل‌رفع در حین کار) تقسیم می‌شوند.
• دسترسی به منوی عیب‌یابی: اپراتور می‌تواند از طریق دکمه‌های نمایشگر به منوی عیب‌یابی دسترسی پیدا کند و جزئیات کد را مشاهده نماید.
• یادداشت‌برداری کد: اپراتور باید کد خطا، زمان بروز، و شرایط عملیاتی (مانند دما یا بار کاری) را ثبت کند.
• ارتباط با تیم تعمیرات: کدهای خطا باید به تکنسین‌ها گزارش شوند تا اقدامات تخصصی انجام گیرد.
• استفاده از نرم‌افزارهای تشخیصی: برخی مدل‌ها امکان اتصال به ابزارهای تشخیصی خارجی برای تحلیل دقیق‌تر کدها را دارند.
• آموزش اپراتورها: اپراتورها باید آموزش ببینند تا کدها را به‌درستی بخوانند و اقدامات اولیه را انجام دهند.
• بررسی تاریخچه خطاها: نمایشگر برخی مدل‌ها تاریخچه کدهای خطا را ذخیره می‌کند که برای تحلیل الگوهای خرابی مفید است.
• تطبیق کد با سیستم معیوب: هر کد به بخش خاصی (مانند موتور، پمپ، یا سنسورها) اشاره دارد که شناسایی را آسان‌تر می‌کند.
• دسترسی به مراکز خدمات: در صورت پیچیدگی کد، می‌توان با نمایندگی‌های کوماتسو برای پشتیبانی تماس گرفت.
• بررسی شرایط محیطی: خواندن کدها باید با توجه به شرایط کاری (مانند دمای بالا یا خاک زیاد) انجام شود تا علل خارجی شناسایی شوند.
• به‌روزرسانی نرم‌افزار مانیتورینگ: اطمینان از به‌روز بودن نرم‌افزار نمایشگر برای نمایش دقیق کدها ضروری است.
• ثبت گزارش برای مدیران: کدهای خطا و اقدامات انجام‌شده باید در گزارش‌های عملیاتی ثبت شوند تا مدیران بتوانند عملکرد دستگاه را ارزیابی کنند.
• استفاده از راهنماهای آنلاین: وب‌سایت‌های رسمی کوماتسو یا انجمن‌های فنی می‌توانند اطلاعات تکمیلی درباره کدها ارائه دهند.
• تشخیص کدهای مکرر: تکرار یک کد خاص می‌تواند نشان‌دهنده مشکل مزمن باشد که نیاز به تعمیرات اساسی دارد.
• رعایت نکات ایمنی: هنگام خواندن و رفع کدها، اپراتور باید پروتکل‌های ایمنی (مانند خاموش کردن دستگاه) را رعایت کند.

کد خطاهای مانیتور بیل مکانیکی کوماتسو

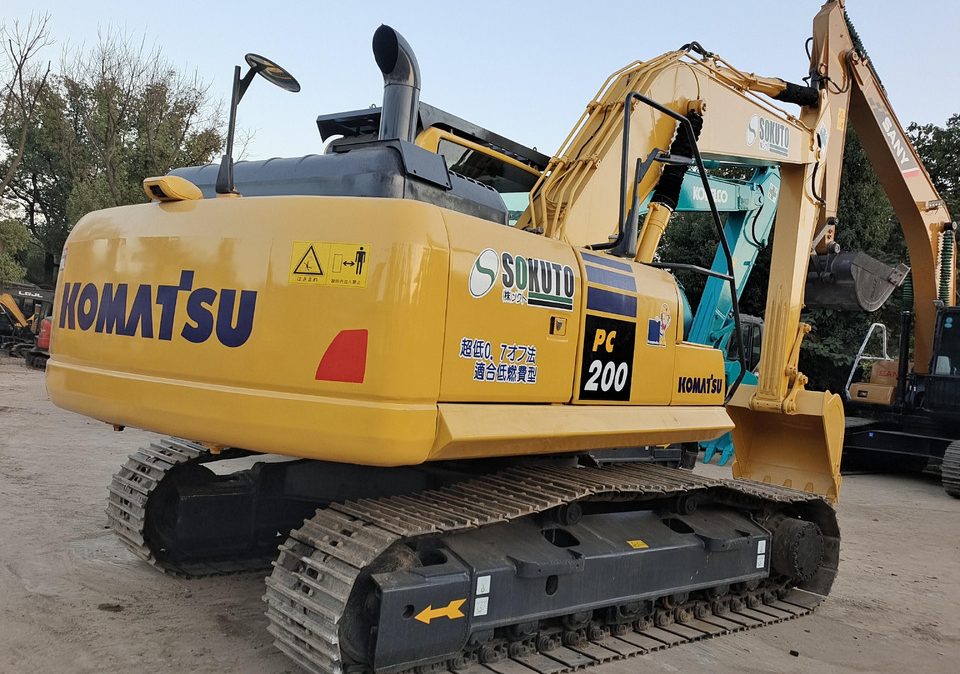

کدهای خطای مانیتور بیل مکانیکی کوماتسو ابزارهایی حیاتی برای شناسایی و رفع مشکلات عملکردی دستگاه هستند. این کدها، که به‌صورت ترکیبی از حروف و اعداد روی نمایشگر کابین ظاهر می‌شوند، به اپراتورها و تکنسین‌ها کمک می‌کنند تا نقص‌های مربوط به موتور، سیستم هیدرولیک، یا اجزای الکتریکی را تشخیص دهند. در ادامه، لیستی جامع از کدهای خطای رایج برای مدل‌هایی مانند PC200-8 و سایر مدل‌های کوماتسو ارائه شده است، که بر اساس منابع معتبر و نیازهای عملیاتی تنظیم شده است.

لیست کدهای خطا

• E01: سیستم HYPER در حالت اتوماتیک دچار مشکل شده است و نیاز به بررسی تنظیمات یا اجزای سیستم دارد.
• E02: خطا در سیستم PC-EPC (کنترل الکترونیکی پمپ)، معمولاً به دلیل مشکل در سولنوئید یا مدار الکتریکی.
• E03: نقص در سیستم ترمز چرخشی (پارکینگ)، که می‌تواند به قطع مدار سولنوئید یا خرابی مکانیکی مربوط باشد.
• E04: مشکل در جوی‌استیک سیستم HYPER، که ممکن است به دلیل خرابی سنسور یا اتصالات باشد.
• E10: قطع برق کنترل موتور یا خطا در مدار سیستم درایو، که می‌تواند باعث توقف موتور شود.
• E11: نارسایی سیستم کنترل موتور، منجر به کاهش توان خروجی برای حفاظت از موتور.
• E14: اختلال در سیستم بازخورد، معمولاً به دلیل نقص در ارتباط بین سنسورها و واحد کنترل.
• E15: خرابی سنسورهای موتور (دما، فشار سوخت، فشار روغن)، که نیاز به تست و تعویض سنسور دارد.
• EOE: خرابی شبکه ارتباطی دستگاه، که می‌تواند به مشکل در کابل‌ها یا ماژول‌های ارتباطی مربوط باشد.
• 989L00: هشدار قفل کنترل موتور (حالت 1)، نشان‌دهنده مشکل اولیه در سیستم کنترل موتور.
• 989M00: هشدار قفل کنترل موتور (حالت 2)، که نشان‌دهنده تشدید مشکل در کنترل موتور است.
• 989N00: هشدار قفل کنترل موتور (حالت 3)، که نیاز به توقف فوری و بررسی تخصصی دارد.
• AA10NX: انسداد فیلتر هوا، که می‌تواند عملکرد موتور را مختل کند و نیاز به تعویض فیلتر دارد.
• AB00KE: ولتاژ شارژ باتری بیش از حد پایین است، که ممکن است به خرابی دینام یا باتری مربوط باشد.
• B@BAZG: فشار روغن موتور بیش از حد پایین، که می‌تواند به نشتی یا خرابی پمپ روغن منجر شود.
• B@BAZK: سطح روغن موتور بسیار پایین است، نیاز به بررسی و پر کردن مخزن روغن دارد.
• B@BCNS: دمای مایع خنک‌کننده موتور بیش از حد بالا، که ممکن است به نقص در رادیاتور یا پمپ آب مربوط باشد.
• B@BCZK: سطح مایع خنک‌کننده بسیار پایین است، که نیاز به بازرسی سیستم خنک‌کننده دارد.
• B@HANS: روغن هیدرولیک بیش از حد داغ شده است، که می‌تواند به دلیل نقص در سیستم خنک‌کننده هیدرولیک باشد.
• CA111: خرابی داخلی بحرانی ECM (واحد کنترل موتور)، که نیاز به تعمیر یا تعویض ECM دارد.
• CA115: خرابی سنسور سرعت موتور یا سنسور پشتیبان، که عملکرد موتور را تحت تأثیر قرار می‌دهد.
• CA122: خطای سنسور فشار هوای ورودی (بالا)، که می‌تواند به انسداد یا خرابی سنسور مربوط باشد.
• CA123: خطای سنسور فشار هوای ورودی (پایین)، که نیاز به بررسی سیستم ورودی هوا دارد.
• CA131: خطای سنسور دریچه گاز (فشار بالا)، که می‌تواند به نقص در سیستم سوخت‌رسانی منجر شود.
• CA132: خطای سنسور دریچه گاز (فشار پایین)، که نیاز به تست سنسور یا مدار آن دارد.
• CA144: خطای سنسور دمای مایع خنک‌کننده (فشار بالا)، که می‌تواند به نقص در سیستم خنک‌کننده اشاره کند.
• CA145: خطای سنسور دمای مایع خنک‌کننده (فشار پایین)، که نیاز به بررسی سنسور یا مایع خنک‌کننده دارد.
• CA153: خطای سنسور دمای هوای ورودی (فشار بالا)، که می‌تواند به مشکل در سیستم ورودی هوا مربوط باشد.
• CA154: خطای سنسور دمای هوای ورودی (فشار پایین)، که نیاز به بازرسی سنسور یا فیلترها دارد.
• CA155: سرعت موتور بیش از حد بالا به دلیل دمای بالای هوای ورودی، که نیاز به بررسی سیستم خنک‌کننده دارد.
• CA187: خطای سنسور ولتاژ منبع تغذیه، که می‌تواند به مشکل در سیستم الکتریکی اشاره کند.
• CA221: خطای سنسور فشار محیطی (بالا)، که ممکن است به نقص در سنسور یا شرایط محیطی مربوط باشد.
• CA222: خطای سنسور فشار محیطی (پایین)، که نیاز به تست سنسور یا بررسی شرایط محیطی دارد.
• CA234: سرعت موتور بیش از حد بالا، که می‌تواند به نقص در سیستم کنترل سوخت منجر شود.
• CA238: خطای ولتاژ منبع تغذیه سنسور سرعت، که نیاز به بررسی مدار الکتریکی دارد.
• CA271: خطای مدار پمپ سوخت (کوتاه)، که می‌تواند به خرابی پمپ یا اتصالات آن مربوط باشد.
• CA272: خطای مدار پمپ سوخت (باز)، که نیاز به بررسی کابل‌ها یا پمپ سوخت دارد.
• CA322: خطای انژکتور شماره 1 (مدار باز یا کوتاه)، که نیاز به تست انژکتور یا مدار آن دارد.
• CA323: خطای انژکتور شماره 2 (مدار باز یا کوتاه)، که می‌تواند به نقص در سیستم سوخت‌رسانی منجر شود.
• CA559: فشار پایین روغن پمپ هیدرولیک، که ممکن است به نشتی، انسداد، یا خرابی پمپ مربوط باشد.
• DXA8KA: قطع مدار سولنوئید PC-EPC (F)، که نیاز به بررسی سولنوئید یا کابل‌های مربوطه دارد.
• DW45KA: قطع مدار سولنوئید ترمز چرخشی، که می‌تواند به مشکل در سیستم ترمز یا اتصالات الکتریکی منجر شود.

روش‌های عیب‌یابی برای کدهای خطای رایج

روش‌های عیب‌یابی برای کدهای خطای رایج در بیل‌های مکانیکی کوماتسو فرآیندی نظام‌مند است که به اپراتورها و تکنسین‌ها امکان می‌دهد مشکلات شناسایی‌شده توسط سیستم مانیتورینگ را به‌سرعت رفع کنند. این روش‌ها شامل بررسی اولیه کد خطا روی نمایشگر، تطبیق آن با دفترچه راهنمای دستگاه یا سیستم KOMTRAX، و انجام اقدامات تشخیصی مانند بازرسی قطعات، تست سیستم‌های مرتبط، یا تنظیم مجدد دستگاه است. برای مثال، در صورت نمایش کد خطای CA559 (مربوط به فشار پایین روغن پمپ)، تکنسین ابتدا سطح روغن هیدرولیک را بررسی کرده و سپس فیلترها یا پمپ را برای انسداد یا خرابی بازرسی می‌کند. این فرآیند نه‌تنها از توقف طولانی‌مدت دستگاه جلوگیری می‌کند، بلکه به شرکت‌های عمرانی و مدیران پروژه کمک می‌کند تا با کاهش هزینه‌های تعمیر و افزایش بهره‌وری، عملیات خود را بهینه سازند.

مراحل و نکات کلیدی

• بررسی کد خطا روی نمایشگر: کد نمایش‌داده‌شده (مانند E02 یا CA111) را یادداشت کنید تا مرجع عیب‌یابی مشخص شود.

• مراجعه به دفترچه راهنما: دفترچه دستگاه توضیحات کد، بخش معیوب، و مراحل پیشنهادی رفع مشکل را ارائه می‌دهد.

• استفاده از سیستم KOMTRAX: این سیستم داده‌های تکمیلی و گزارش‌های خطا را برای تحلیل دقیق‌تر فراهم می‌کند.

• بازرسی بصری قطعات: بررسی قطعات مرتبط (مانند شیلنگ‌های هیدرولیک یا کابل‌های الکتریکی) برای یافتن آسیب یا نشتی.

• تست سطح مایعات: بررسی سطح روغن هیدرولیک، روغن موتور، یا مایع خنک‌کننده برای اطمینان از مقادیر استاندارد.

• بررسی فیلترها: فیلترهای هوا، سوخت، یا هیدرولیک را برای انسداد یا کثیفی بازرسی و در صورت نیاز تعویض کنید.

• تست سنسورها: سنسورهای فشار، دما، یا سرعت را بررسی کنید تا از عملکرد صحیح آن‌ها مطمئن شوید.

• بررسی اتصالات الکتریکی: اتصالات شل، خوردگی، یا قطعی در مدارهای الکتریکی را شناسایی و رفع کنید.

• تنظیم مجدد سیستم: در برخی موارد، ریست کردن دستگاه از طریق نمایشگر می‌تواند کدهای خطای غیربحرانی را برطرف کند.

• استفاده از ابزارهای تشخیصی: ابزارهای تخصصی کوماتسو برای تحلیل دقیق‌تر کدها و تست سیستم‌ها به کار می‌روند.

• بررسی فشار هیدرولیک: برای کدهای مرتبط با پمپ یا سیستم هیدرولیک، فشار را با گیج تست کنید.

• تست عملکرد موتور: برای کدهای موتور (مانند CA111)، دور موتور، دود خروجی، و صداهای غیرعادی بررسی شوند.

• بررسی تاریخچه خطاها: تاریخچه کدهای خطا در نمایشگر می‌تواند الگوهای تکراری مشکلات را نشان دهد.

• تماس با مراکز خدمات: برای کدهای پیچیده، با نمایندگی‌های کوماتسو برای پشتیبانی فنی تماس بگیرید.

• آموزش اپراتورها: اپراتورها باید برای انجام عیب‌یابی اولیه (مانند بررسی مایعات) آموزش ببینند.

• ثبت اقدامات انجام‌شده: تمامی مراحل عیب‌یابی و تعمیرات باید برای گزارش‌دهی و تحلیل بعدی ثبت شوند.

• بررسی شرایط محیطی: شرایط کاری مانند دمای بالا یا گردوغبار زیاد می‌توانند باعث بروز کدهای خطا شوند.

• تعویض قطعات معیوب: در صورت شناسایی قطعه خراب (مانند سولنوئید یا پمپ)، آن را با قطعه اصلی جایگزین کنید.

• آزمایش دستگاه پس از تعمیر: پس از رفع مشکل، دستگاه را تست کنید تا از عملکرد صحیح آن مطمئن شوید.

• برنامه‌ریزی نگهداری پیشگیرانه: عیب‌یابی موفق باید با سرویس‌های دوره‌ای دنبال شود تا از تکرار خطاها جلوگیری شود.
